GZQ型给油指示器(0.63MPa)
一、使用条件
GZQ 型给油指示器适用于稀油集中润滑系统中观察向润滑点给油情况和调节给油量。适用介质粘度等级为N22～N460。
二、技术参数
型 号 |
公称通径DN |
公称压力MPa |
d |
D |
B |
A1 |
A |
H |
H1 |
D1 |
重 量kg |
GZQ-10 |
10 |
0.63
|
G3/8″ |
65 |
58 |
35 |
32 |
142 |
45 |
32 |
1.4 |
GZQ-15 |
15 |
G1/2″ |
65 |
58 |
35 |
32 |
142 |
45 |
32 |
1.4 |
|
GZQ-20 |
20 |
G3/4″ |
50 |
60 |
28 |
38 |
150 |
60 |
41 |
2.2 |
|
GZQ-25 |
25 |
G1″ |
50 |
60 |
28 |
38 |
150 |
60 |
41 |
2.2 |

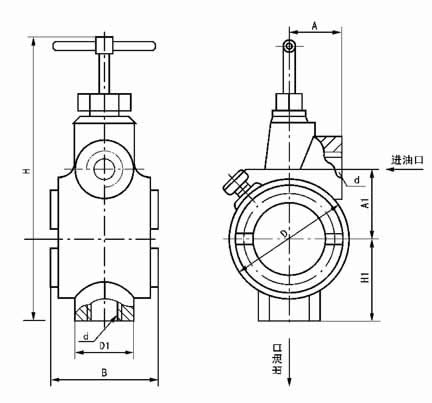

三、外形尺寸
四、型号标注说明
五、使用要领
与系统管路联接时必须按图示规定的进出口联接，且必须垂直安装。
