CLQ型磁过滤器(0.1MPa)
一、使用条件
CLQ型磁过滤器适用于稀油润滑系统，它安装在稀油站回油管的末端，稀油润滑系统的回油经过磁过滤器流进油箱，它能滤出其它过滤器无法滤出的细小磁性杂质。
经过磁过滤器的油流速度推荐为0.23～0.59m/s。
NR-93 磁串为磁过滤器的磁芯。
二、技术参数
型号 |
公称压力MPa |
公称通径DN(mm) |
公称流量L/min |
重量kg |
CLQ-25 |
0.1 |
25 |
10 |
10 |
CLQ-50 |
50 |
63 |
29 |
|
CLQ-80 |
80 |
125 |
57 |
|
CLQ-125 |
125 |
250 |
77 |
|
CLQ-150 |
150 |
400 |
105 |
|
CLQ-200 |
200 |
630 |
177 |
|
CLQ-250 |
250 |
1000 |
248 |
|
CLQ-300 |
300 |
1600 |
417 |

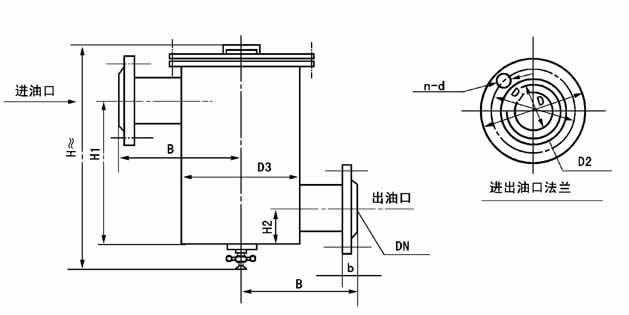

三、外形尺寸
型号 |
DN |
D |
D1 |
D2 |
D3 |
H≈ |
H1 |
H2 |
B |
d |
n |
b |
CLQ-25 |
25 |
115 |
85 |
65 |
150 |
405 |
250 |
50 |
140 |
14 |
4 |
18 |
CLQ-50 |
50 |
160 |
125 |
100 |
190 |
558 |
360 |
65 |
180 |
18 |
4 |
18 |
CLQ-80 |
80 |
195 |
160 |
135 |
290 |
605 |
355 |
80 |
230 |
18 |
4 |
20 |
CLQ-125 |
125 |
245 |
210 |
185 |
330 |
665 |
390 |
105 |
265 |
18 |
8 |
24 |
CLQ-150 |
150 |
280 |
240 |
210 |
400 |
700 |
410 |
120 |
300 |
23 |
8 |
24 |
CLQ-200 |
200 |
335 |
295 |
265 |
505 |
770 |
435 |
150 |
355 |
23 |
8 |
24 |
CLQ-250 |
250 |
390 |
350 |
320 |
600 |
900 |
525 |
180 |
425 |
23 |
12 |
26 |
CLQ-300 |
300 |
440 |
400 |
368 |
756 |
1045 |
635 |
230 |
500 |
23 |
12 |
28 |
连接法兰按JB 81-59的规定(PN=1MPa)
四、标记示例
公称通径为50mm 的磁过滤器
CLQ-50 过滤器
