R1902型电气控制箱(20MPa)
一、概述
R1902 型电气控制箱，用于自动控制一套由U- ※※ AL 型环式电动润滑泵与补脂泵组成的干油润滑系统，即在DEA-2L型电控箱的基础上，增加了补脂泵自动控制部分。能对系统中的供油点现实自动供油，供油完成后，自动停止。油箱中液位低于一定限度时，补脂泵自动启动，注满油后，自动停止。
控制箱能发出“供油时间延长”、“加油泵超载”、“超负荷运转”等故障信号，箱内设有一组外部接点，可向主机或主控室发送系统运转状况（停止、运转、故障）信号。
二、外形尺寸
三、标牌符号及文字
序号 | 符号 | 标牌文字 | 序号 | 符号 | 标牌文字 |
1 | HL1 | 电源 | 6 | HL4 | 油箱液位低 |
2 | HL2 | 干油站工作 | 7 | SB1 | 任意运转 |
3 | HL3 | 加油泵工作 | 8 | SB2 | 故障复位 |
4 | HL4 | 供油时间延长 | 9 | SB3 | 加油泵启动 |
5 | HL5 | 超负载运转 | 10 | SB4 | 加油泵停止 |

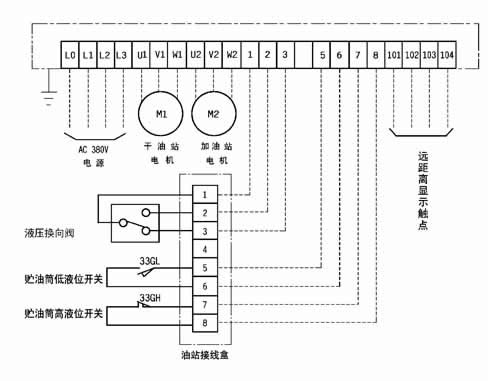

四、R1902型电气控制箱接线端子图
