DEA-2E型电气控制箱(20MPa)
一、用途
DEA-2E型电气控制箱，用于自动控制一套由U- ※※ AE 终端式电动干油润滑系统，在油泵经过任意的间隔时间后、自动地使油泵运转，给油完成后自动停止。
控制箱能发出“供油时间延长”、“油箱液位低”、“超负载运转”三种故障信号。设有一组外部接点，可向主机或主控室发送润滑系统运转状况（停止、运转、故障）信号。
二、外形尺寸
三、标牌符号及文字
序号 |
符号 |
标牌文字 |
序号 |
符号 |
标牌文字 |
1 |
1HL |
电源 |
5 |
5HL |
油箱液位低 |
2 |
2HL |
停止 |
6 |
6HL |
超负荷运转 |
3 |
3HL |
运转 |
7 |
S0 |
任意运转 |
4 |
4HL |
供油时间延长 |
8 |
S1 |
故障复位 |

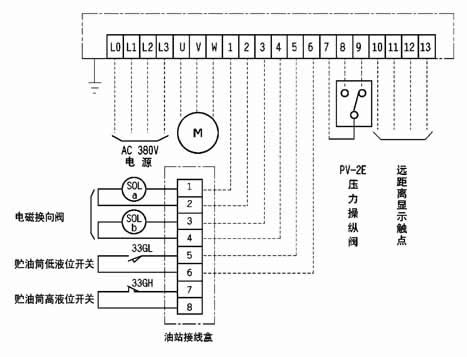

四、DEA-2E型电气控制箱接线端子图
五、使用说明
1、适用主电源3N 50HZ AC 380V。
2、适用环境温度-10℃～40℃,湿度90%。
3、周围环境无导电的介质（气体、液体）。
4、垂直安装，其倾斜度不大于5°。
